AQUATO® HIGHLIGHT
- steckerfertiges Drehventil auf Winkel montiert
- für AQUATO® Kläranlagensteuerung K-Pilot 2.4
- Modbus-Anschluss 24 V DC
- mit integrierter Steuerelektronik
- Drucküberwachung bis 500 mbar
- Luft-Eingang Ø 19 mm
- 4 Luft-Ausgänge mit Schlauchtülle Ø 16/19 mm
- Kabellänge 1,50 m
- ISO-Gehäuse, D×H (in mm): Ø 83 × 125
Schutzart IP54
- Winkel zur Befestigung an der Wand oder in der Freiluftsäule/Wandschrank
- Baugruppe verschraubt

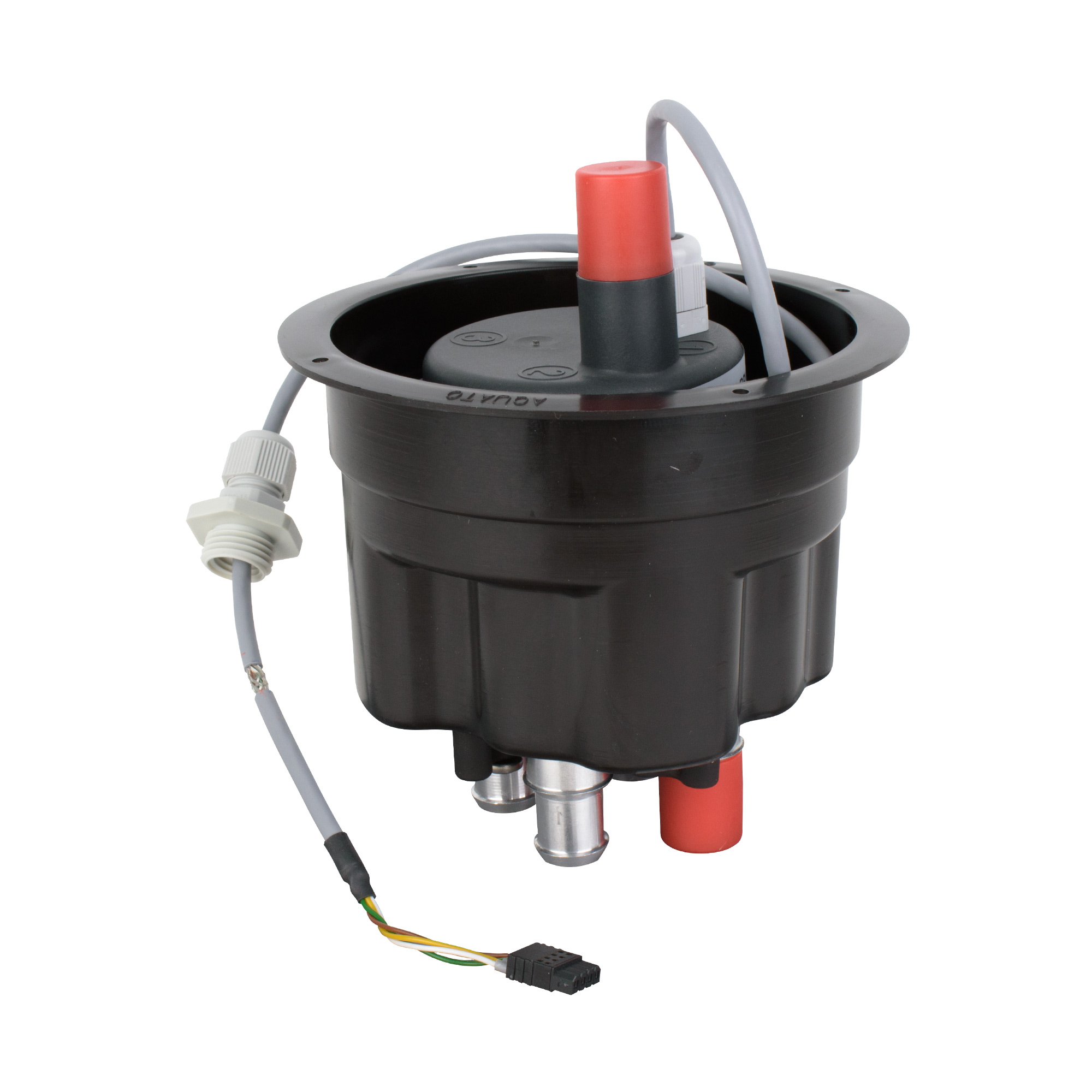

- steckerfertiges Drehventil in der Aufnahme montiert für AQUATO® Kläranlagensteuerung K-Pilot 2.4
Modbus-Anschluss 24 V DC mit integrierter Steuerelektronik Drucküberwachung bis 500 mbar - Luft-Eingang Ø 19 mm
- 4 Luft-Ausgänge mit Schlauchtülle Ø 16/19 mm
- Kabellänge 1,50 m
- ISO-Gehäuse, D×H (in mm): Ø 83 × 125
- Schutzart IP54
- Kunststoff-Endstück DN100 als Aufnahme für Muffe oder Spitzende
- zur Verwendung in Wandschränken und Freiluftsäulen
- Baugruppe verschraubt
- für Steuerung K-Pilot 2.4
- MBUS Anschluss
- Kabellänge: 1,5 m
- integrierte Druckmessung
- 4 Luft-Ausgänge
- für 16 mm Schlauch

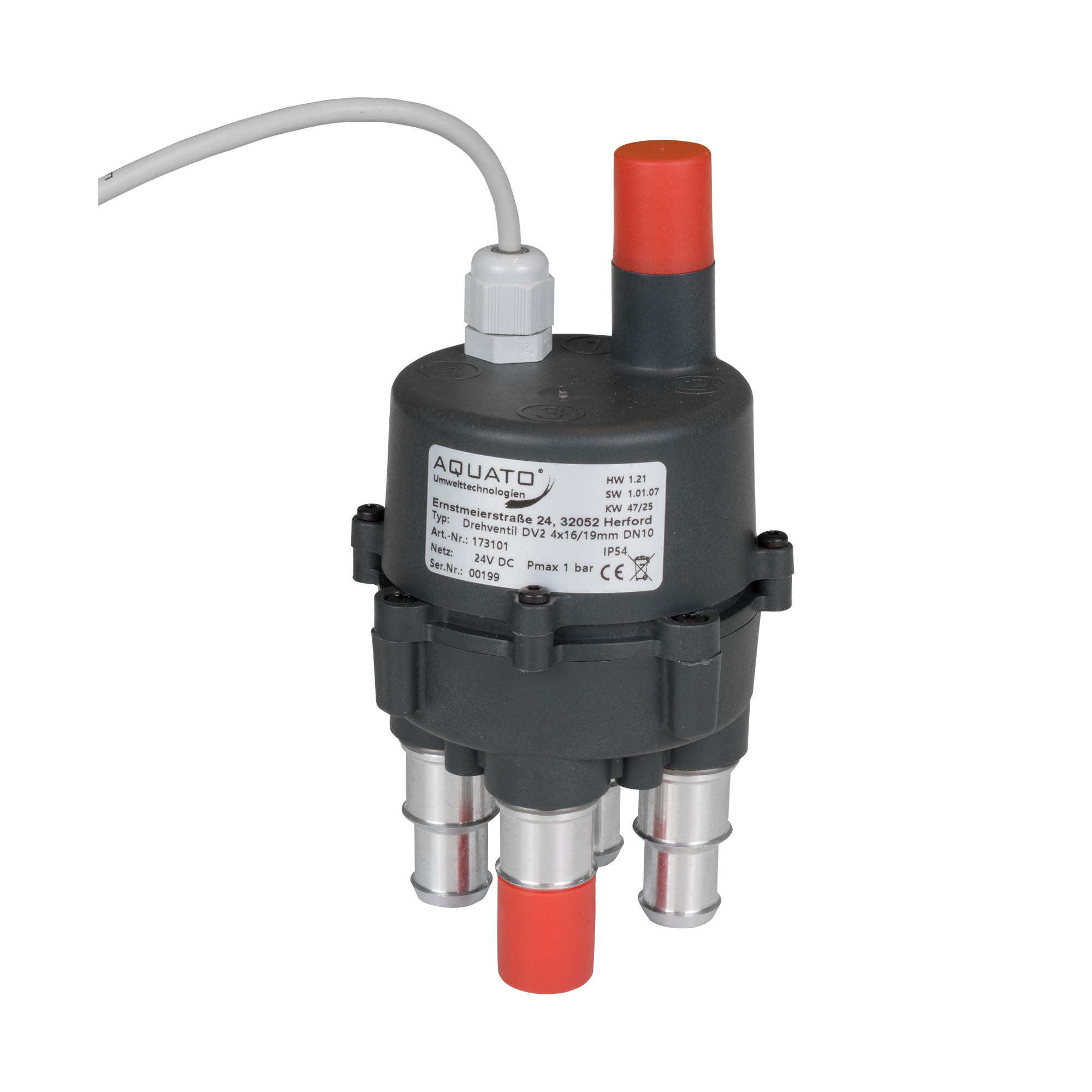

- für Steuerung K-Pilot 2.4
- MBUS Anschluss
- Kabellänge: 10 m
- integrierte Druckmessung
- 4 Luft-Ausgänge
- für 16 mm Schlauch

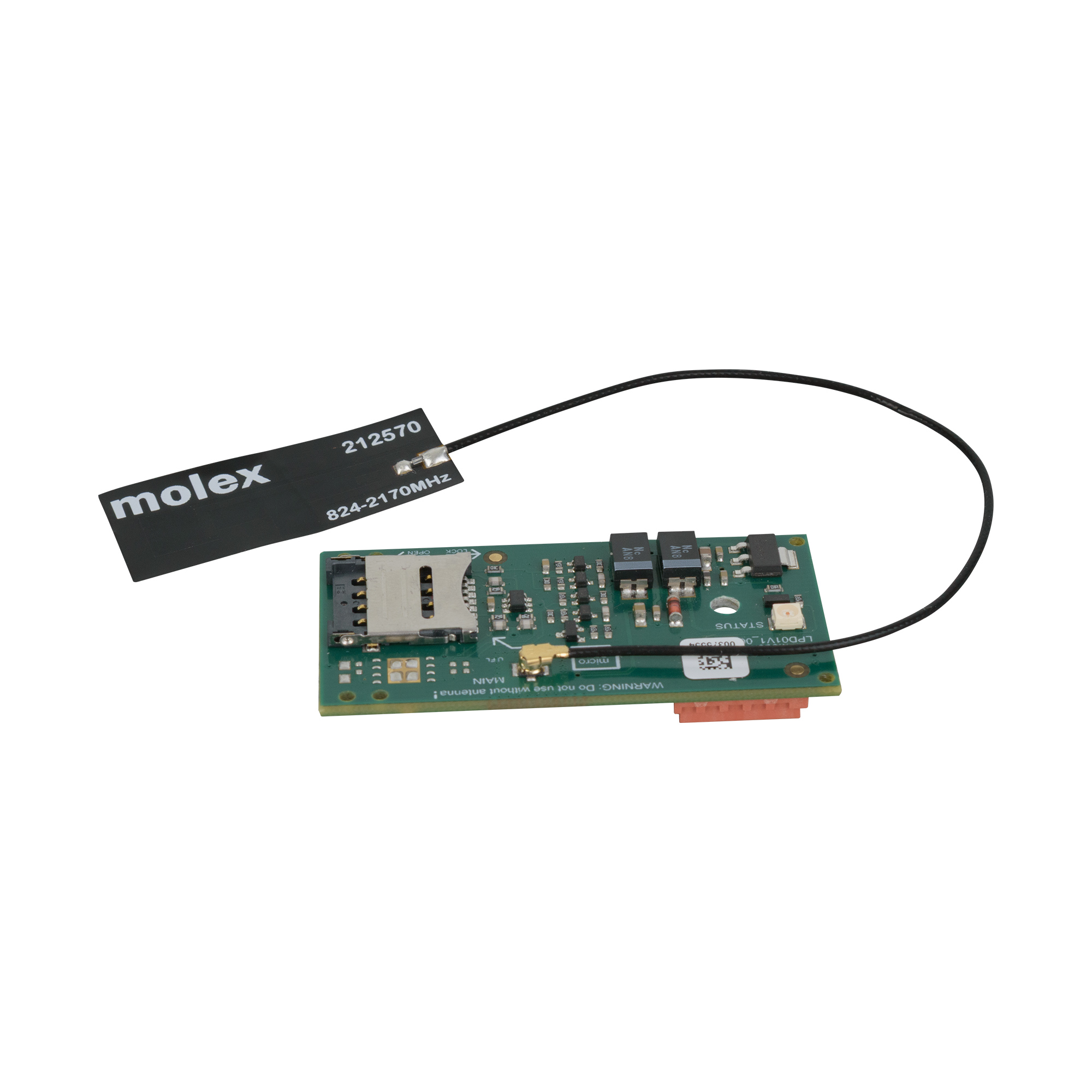

- Steckplatine für die K-Pilot 2.4 als Nachrüstung
- werkzeuglose Montage
- Datenübertragung über das GSM Band/LTE-NB
- Verbindung zur ProCloud zur Datenfernwirkung
- inklusive:
- geräteinterne Antenne
- Datenkarte für das GSM Netz

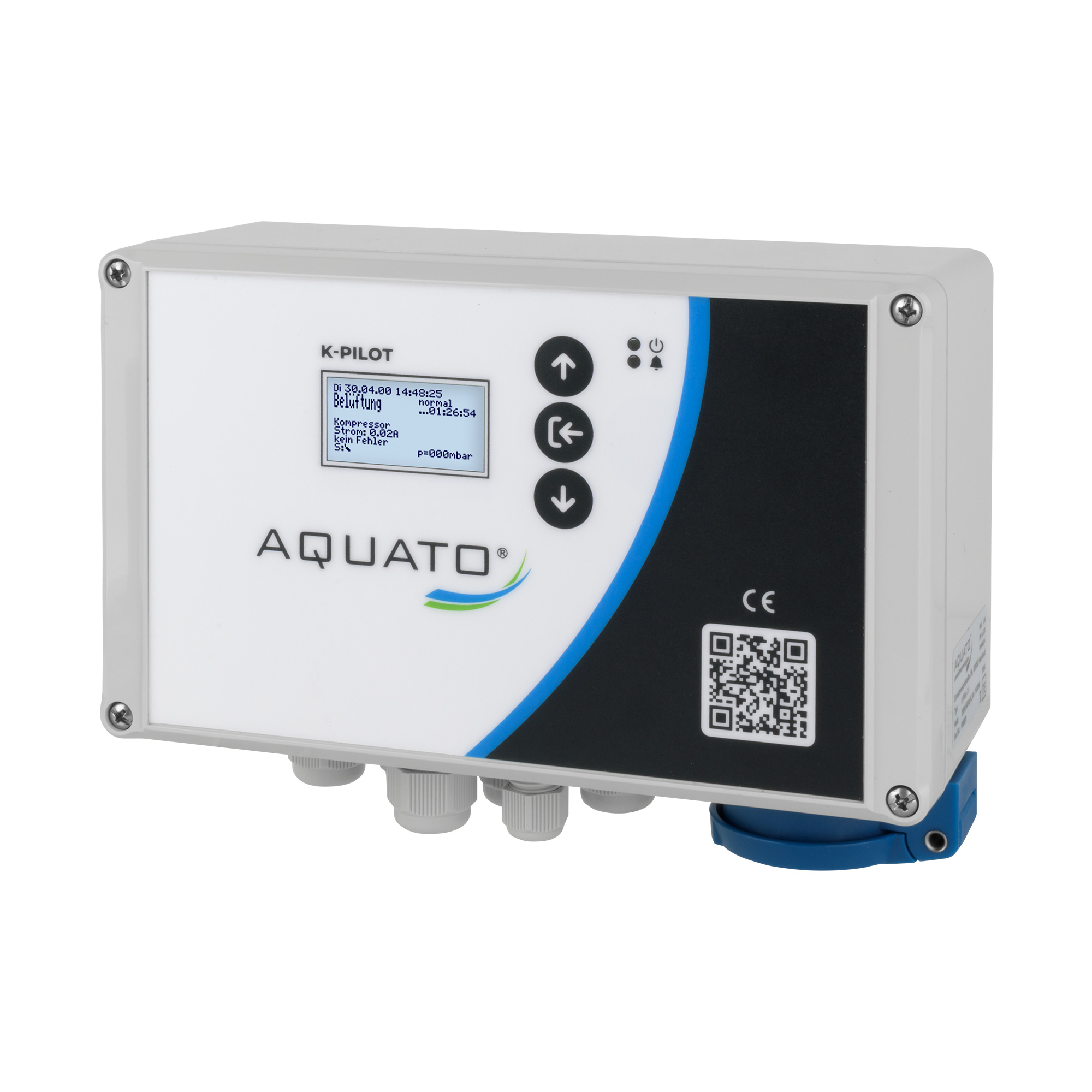

- anschlussfertige Kläranlagen-Steuerung für SBR-, SSB®-, Festbett- und Wirbelschwebebettanlagen
für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N), Denitrifikation (D), Hygienisierung (+H), Phosphateliminierung (+P) und Kohlenstoffdosierung, auch in Kombination mit bewährtem AQUATO® Menü
- WiFi-direkt zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- zur Verwendung mit AQUATO® Drehventil DV2 oder Magnetventilen
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung auch für Anlagen anderer Hersteller geeignet
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- Einbausteckdose zum Anschluss des Verdichters
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T (in mm): 200 × 120 × 80
Schutzart IP54 - Leitungseinführung über Kabelverschraubungen mit Verschlussstopfen
- Modbus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen erweiterbar mit ProCloud Modul zur Datenfernwirkung
- anschlussfertige Kläranlagen-Steuerung für SBR-, SSB®-, Festbett- und Wirbelschwebebettanlagen für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N), Denitrifikation (D), Hygienisierung (+H), Phosphateliminierung (+P) und Kohlenstoffdosierung, auch in Kombination bewährtes AQUATO® Menü
- WiFi-direct zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung
- auch für Anlagen anderer Hersteller geeignet
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- Einbausteckdose zum Anschluss des Verdichters
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T(in mm): 200 × 120 × 80
Schutzart IP54 - Leitungseinführung über Kabelverschraubungen mit Verschlussstopfen
- Modbus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen erweiterbar mit ProCloud Modul zur Datenfernwirkung
- anschlussfertige Kläranlagen-Steuerung für SBR-, SSB®-, Festbett- und Wirbelschwebebettanlagen
für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N), Denitrifikation (D), Hygienisierung (+H), Phosphateliminierung (+P) und Kohlenstoffdosierung, auch in Kombination mit bewährtem AQUATO® Menü - WiFi-direct zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung
- auch für Anlagen anderer Hersteller geeignet
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- Einbausteckdose zum Anschluss des Verdichters
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T(in mm): 200 × 120 × 80
Schutzart IP54 - Leitungseinführung über Kabelverschraubungen mit Verschlussstopfen
- Modbus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen, erweiterbar mit ProCloud Modul zur Datenfernwirkung

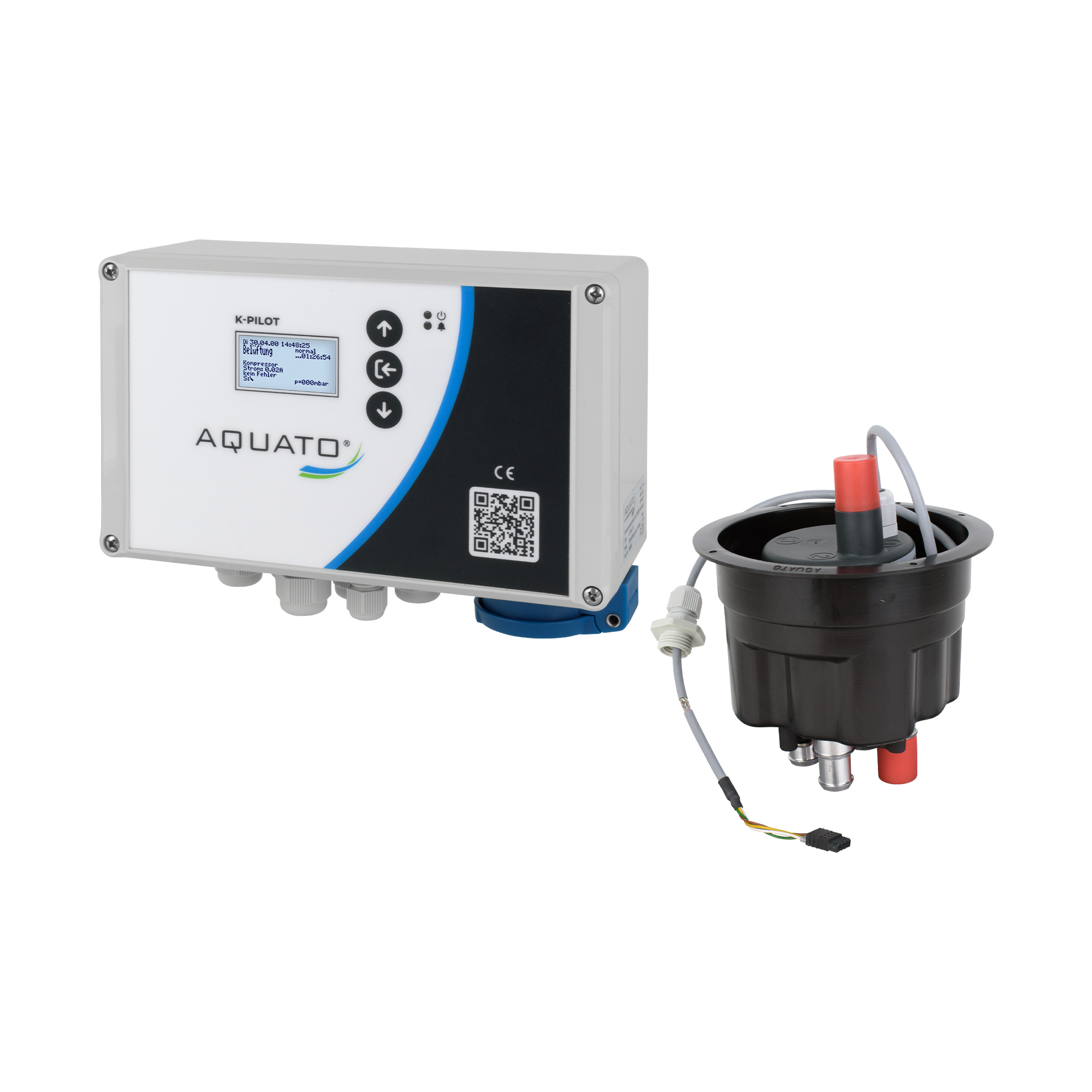

- inkl:
- angeschlossenes Drehventil in der Aufnahme
- Modbus-Anschluss 24 V DC
- mit integrierter Steuerelektronik
- Drucküberwachung bis 500 mbar
- Schutzart IP54
- Luft-Eingang Ø 19 mm
- 4 Luft-Ausgänge mit Schlauchtülle Ø 16/19 mm

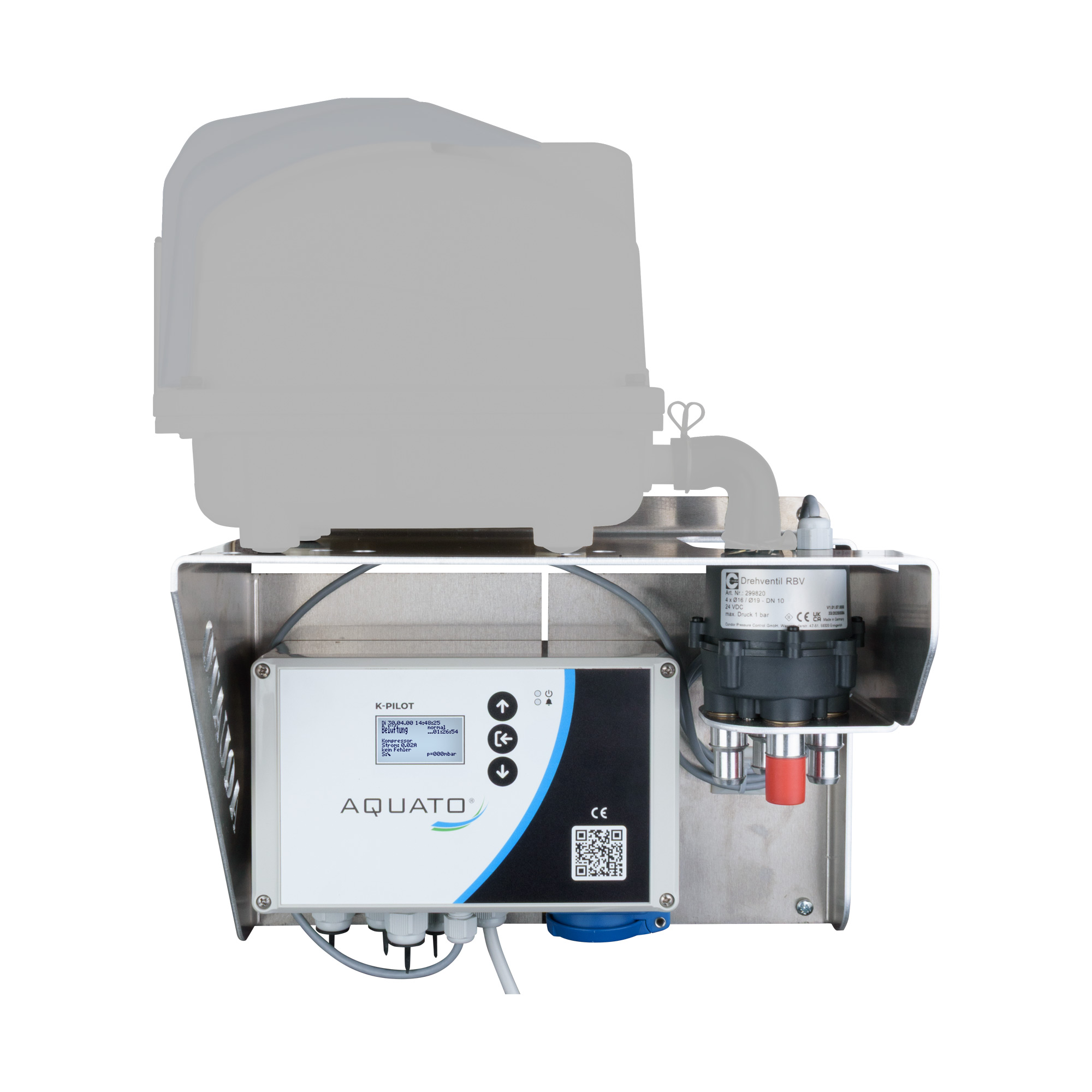

- anschlussfertige Kläranlagen-Steuerung montiert auf Wandkonsole
- für SBR-, SSB®-, Festbett- und Wirbelschwebebettanlagen
- für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N), Denitrifikation (D), Hygienisierung (+H), Phosphateliminierung (+P) und Kohlenstoffdosierung, auch in Kombination mit bewährtem AQUATO® Menü
- WiFi-direct zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung
- auch für Anlagen anderer Hersteller geeignet
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- Einbausteckdose zum Anschluss des Verdichters
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T(in mm): 200 × 120 × 80
Schutzart IP54 - Leitungseinführung über Kabelverschraubungen mit Verschlussstopfen
- Modbus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen
erweiterbar mit ProCloud Modul zur Datenfernwirkung
- inkl.:
- angeschlossenes Drehventil
- Modbus-Anschluss 24 V DC
- mit integrierter Steuerelektronik
- Drucküberwachung bis 500 mbar
- Schutzart IP54
- Luft-Eingang Ø 19 mm
- 4 Luft-Ausgänge mit Schlauchtülle Ø 16/19 mm
- Konsole für kompakte Aufstellung

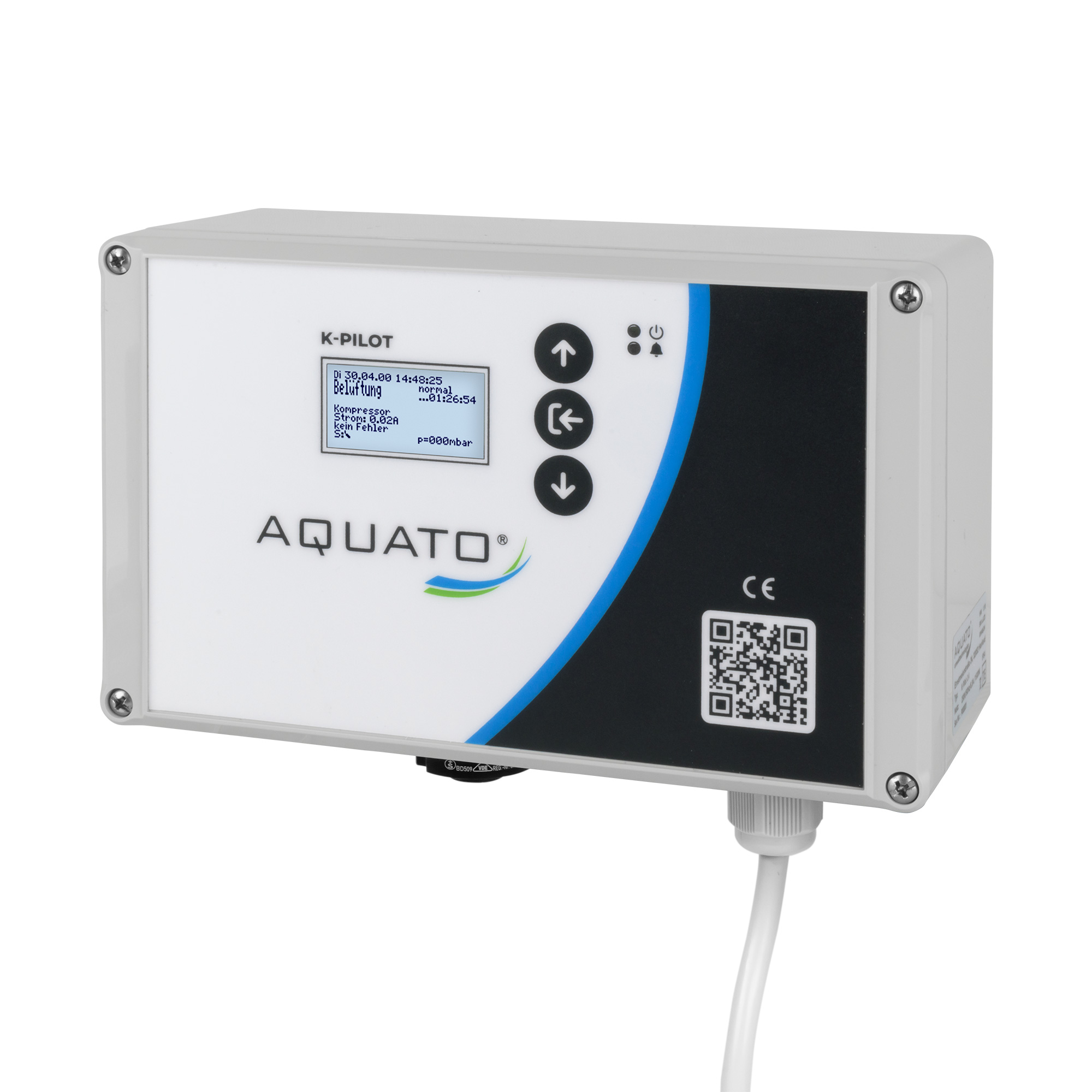

- anschlussfertige Kläranlagen-Steuerung für SBR 2-Pumpensysteme anderer Hersteller für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N) und Denitrifikation (D) mit bewährtem AQUATO® Menü
- WiFi-direct zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- mit 7-pol Stecker für Systemkabelanschluss
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T (in mm): 200 × 120 × 80
Schutzart IP54
- ModBus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen erweiterbar mit ProCloud Modul zur Datenfernwirkung
- anschlussfertige Kläranlagen-Steuerung für SBR-Pumpensysteme anderer Hersteller für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N) und Denitrifikation (D) mit bewährtem AQUATO® Menü
- WiFi-direct zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- mit 7-pol Stecker für Systemkabelanschluss
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T (in mm): 200 × 120 × 80
Schutzart IP54
- ModBus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen erweiterbar mit ProCloud Modul zur Datenfernwirkung
- anschlussfertige Kläranlagen-Steuerung für SBR-Pumpensysteme für mögliche Reinigungsklassen Kohlenstoffabbau (C), sowie Nitrifikation (N), Denitrifikation (D), Hygienisierung (+H), Phosphateliminierung (+P) und Kohlenstoffdosierung, auch in Kombination mit bewährtem AQUATO® Menü
- WiFi-direct zur Bedienung mit Smartphone, Tablet oder PC
- beleuchtetes Grafik-Display und 3-Tastenbedienung
- Stromausfallmeldung sowie Stromüberwachung
- akustische Störungsmeldung
- auch für Anlagen anderer Hersteller geeignet
- 2 Eingänge für Schwimmerschalter
- 4 Relais-Ausgänge
- mit 7-pol und 4-pol Stecker für Systemkabelanschluss
- potentialfreier Wechsler-Kontakt
- internes Thermostat
- ISO-Gehäuse, B×H×T (in mm): 200 × 120 × 80
Schutzart IP54 - ModBus-Schnittstelle zur Erweiterung mit AQUATO®-Zusatzmodulen erweiterbar mit ProCloud Modul zur Datenfernwirkung
- Kunststoff-Endstück DN100 für Muffe oder Spitzende. Zur Verwendung in Wandschränken und Freiluftsäulen. Ermöglicht die drucklos luftdichte und wiederlösbare Durchführung von bis zu 4 Luftschläuchen und 2 Kabeln.
- Maximal möglich:
- 4× 16 mm (Außen-Ø 21 mm)
- 3× 16 mm + 1× 19 mm (Außen-Ø 25 mm)
- zusätzlich 4 öffenbare Durchführungen
- Ø 16 mm für Kabel bis max. Ø 9 mm
- inklusive 2 Gummistopfen für nicht verwendete Öffnungen und Gummiring als Dichtung für Spitzende Ø 110 mm

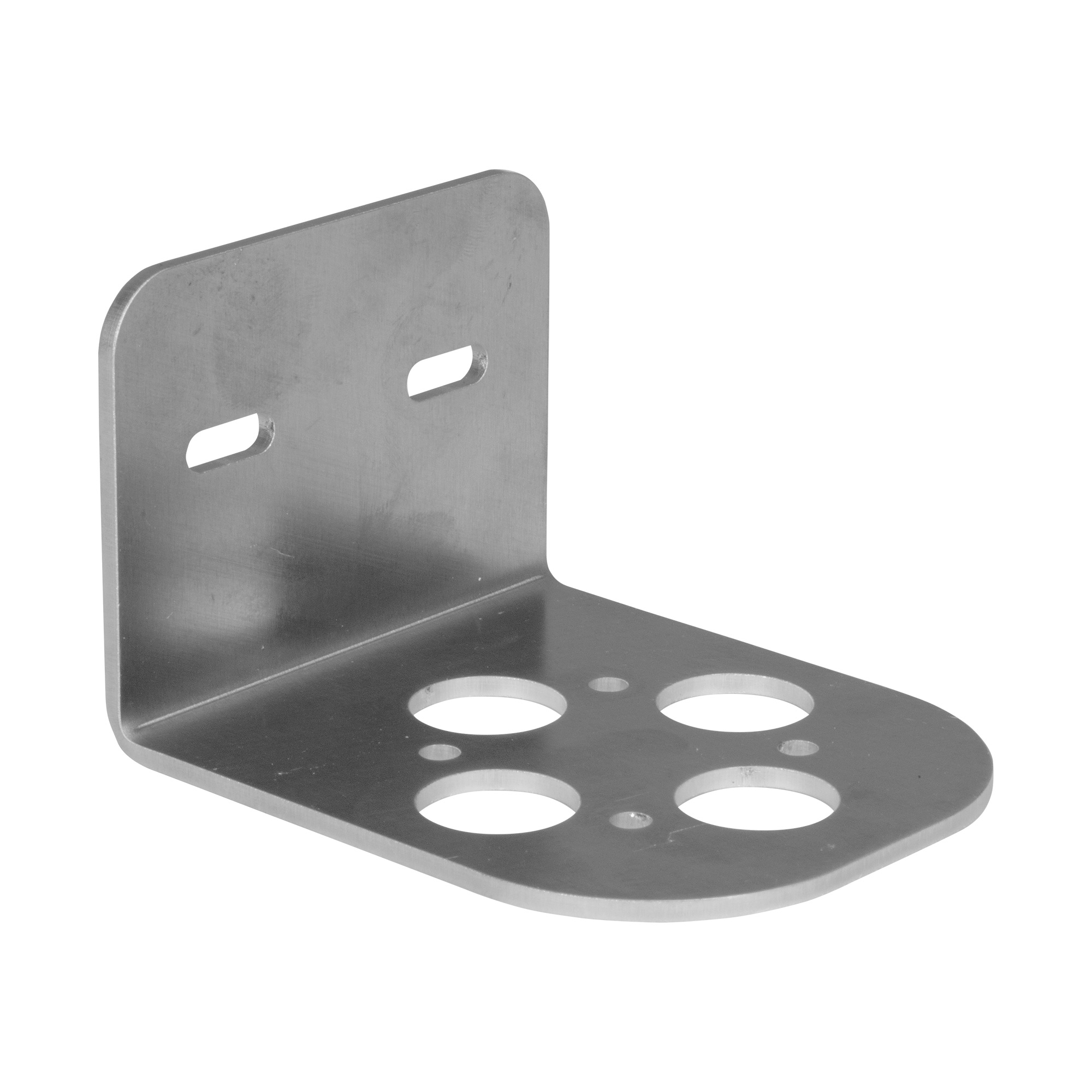

- Befestigungswinkel
- Aufnahme für das Drehventil DV2
- B×H×T (in mm): 80 × 80 × 3
- inklusive Befestigungsmaterial
- Gehäuse wird ohne Schloss, Schlüssel und ohne Bodenplatte für den Kompressor geliefert
- AQUATO® Menüstruktur
- für AQUATO SBR, Festbett- und Wirbelschwebebett- anlagen sowie Tropfkörperanlagen und Pflanzenbeete
- 4 Kabel mit Würfelstecker für die Ventile Möglichkeit der Druck- und Stromüberwachung
- integrierte Stromausfall-Meldung
- Einsatz für 3er oder 4er Ventilleisten
- optionaler Anschluss einer Klarwasserpumpe
- AQUATO® Menüstruktur
- universelle Steuerung für SBR-, SSB®-, Festbett- und Wirbelschwebebett-, Tropfkörper Anlagen und Pflanzenbeeten
- 2 Schwimmerschalter Eingänge
- 6 individuell belegbare Ausgänge
- einfaches anklemmen der bestehenden Ventile und Aggregate
- interner Thermostat zur Ansteuerung einer Schaltschrankbelüftung oder Heizung
- Stromausfallmeldung sowie Strom- & Drucküberwachung
- Ablaufklasse C, N, D, D+P, D+H, D+P+H
- Anschluss eines zusätzlichen Hochwassermelders
- auch für Anlagen anderer Hersteller geeignet
- 2. Verdichter, zusätzlicher Verdichter (nur für die Belüftung), Beschickungspumpe, Klarwasserpumpe, Überschussschlammpumpe,
Pufferpumpe/Heber, Dosierpumpe für Ablaufklasse D+P, UV-Lampe für Ablaufklasse D+H, zusätzliche zeitgetaktete Relais für alle freien Ausgänge

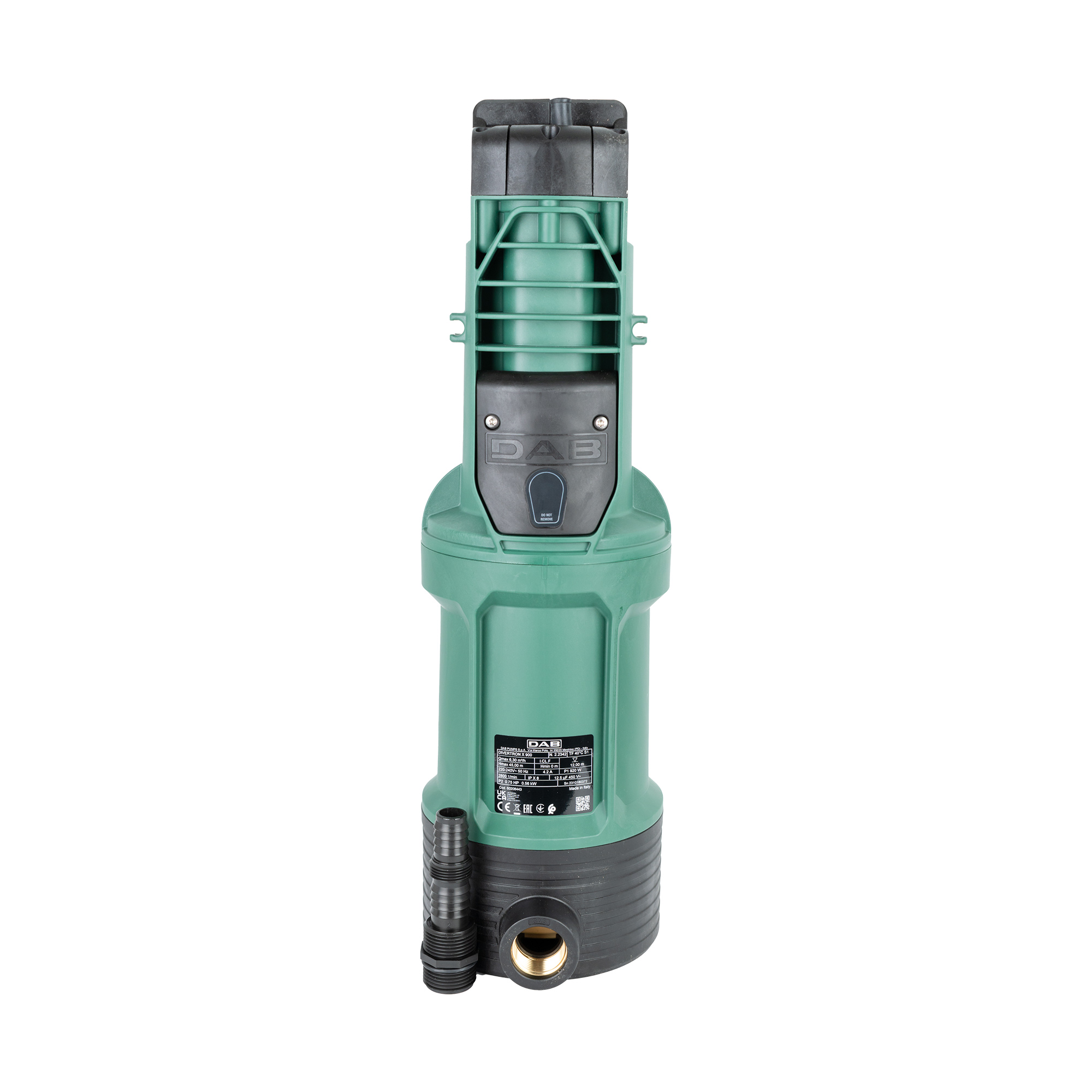

- bis zu 12 m tief tauchbar.
- Förderung von sauberem, chemisch neutralem Wasser
- für die Nutzung in Zisternen und Regenwassertanks
- integrierter Druckschalter zum automatischen Ein- und Ausschalten der Pumpe
- integrierter Schwimmerschalter als Trockenlaufschutz
- inklusive Befestigungsset
- Anschlussstutzen seitlich 1" AG
- ohne Anschlusskabel
